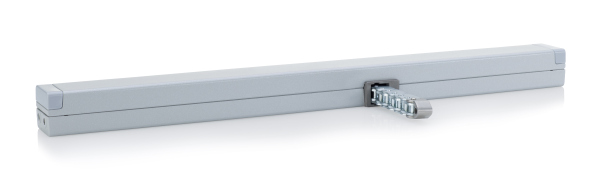

Napęd łańcuchowy CDC 200 firmy D+H Polska to idealne rozwiązanie w obiektach, w których szczególnie ważna jest estetyka stolarki okiennej. Napęd jest bowiem ukryty wewnątrz profilu aluminiowego. Przeznaczony jest do stosowania w grawitacyjnych systemach oddymiania i naturalnej wentylacji.
Niewidoczny gołym okiem

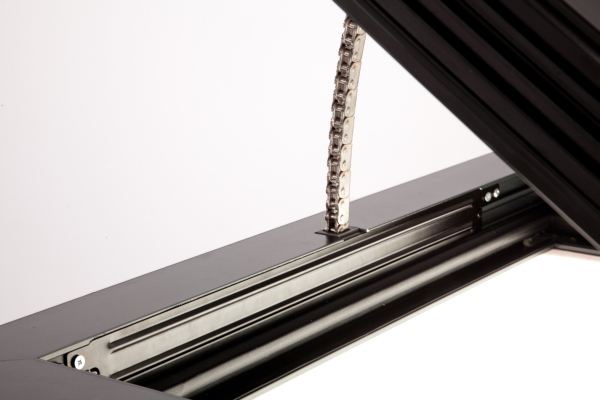

Kompletny zestaw montażowy składa się z: napędu CDC, konsol montażowych, listwy maskującej i przewodu zasilającego. Napęd CDC oraz przewód zasilający są montowane w przygotowanym według odpowiednich wymiarów otworze w profilu aluminiowym okna. Całość zostaje ukryta pod listwą maskującą, która sprawia, że urządzenie jest całkowicie niewidoczne.
Kompaktowa konstrukcja
Napęd CDC charakteryzują: niewielkie wymiary, cicha praca, zintegrowany system elektronicznej synchronizacji, możliwość indywidulanego programowania np. wysuwu. (maksymalny wysuw napędu to 60 cm). Rozwiązanie jest kompatybilne z większością systemów aluminiowych dostępnych na rynku. Standardowym wyposażeniem napędów CDC jest opcja TMS, która umożliwia synchronizację dwóch napędów. Wykorzystując dodatkowy wariant BSY+ istnieje możliwość zsynchronizowania do ośmiu sztuk napędów typu CDC.

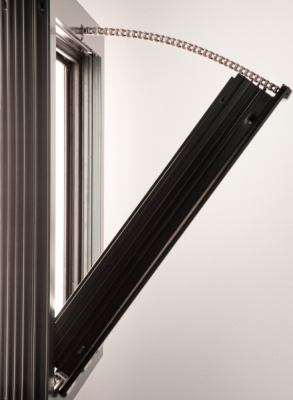

Napęd CDC znajduje zastosowanie jako zdalne sterowanie elektryczne dla większości typów okien w systemach oddymiania i naturalnej wentylacji, zarówno fasadowych, jak i połaciowych, niezależnie od kierunku ich uchylania oraz materiału, z jakiego zostały wykonane. Ma kompaktową konstrukcję, dzięki czemu wymaga niewiele miejsca i sprawdzi się w każdej sytuacji montażowej. Wysokiej jakości materiały użyte do produkcji napędu CDC oraz zastosowanie specjalnego łańcucha o dużej wytrzymałości stanowi gwarancję niezawodnej i długotrwałej eksploatacji.
Produkt ten opracowano oraz przetestowano zgodnie z normą PN-EN 12101-2, posiada również certyfikat zgodności i świadectwo dopuszczenia CNBOP.
Napęd CDC 200 D+H Polska – dane techniczne:
|
Typ napędu |
CDC 200/350 |
CDC 200/600 |
|
Zasilanie |
24 VDC ±15% |
|
|
Pobór prądu |
0,6 A |
1,0 A |
|
Siła pchająca |
200 N |
|
|
Siła ciągnąca |
150 N |
|
|
Siła blokująca |
1500 N |
|
|
Prędkość otwierania |
15 s/ 100 mm |
|
|
Prędkość zamykania |
20 s/100 mm |
15 s/100 mm |
|
Stopień ochrony |
IP 50 |
|
|
Zakres temp. |
- 25°C … + 55°C |
|
|
Przewód |
2,5 m kabel w osłonie silikonowej |
|
|
Obudowa |
aluminium |
|
Więcej na temat napędu CDC znajdziesz w filmie instruktażowym:
http://www.dhpolska.pl/firma/aktualnosci/instrukcja-montazu-silownika-cdc.html
oraz na kanale YouTube:
https://www.youtube.com/watch?v=PJa6C9KHbEM
